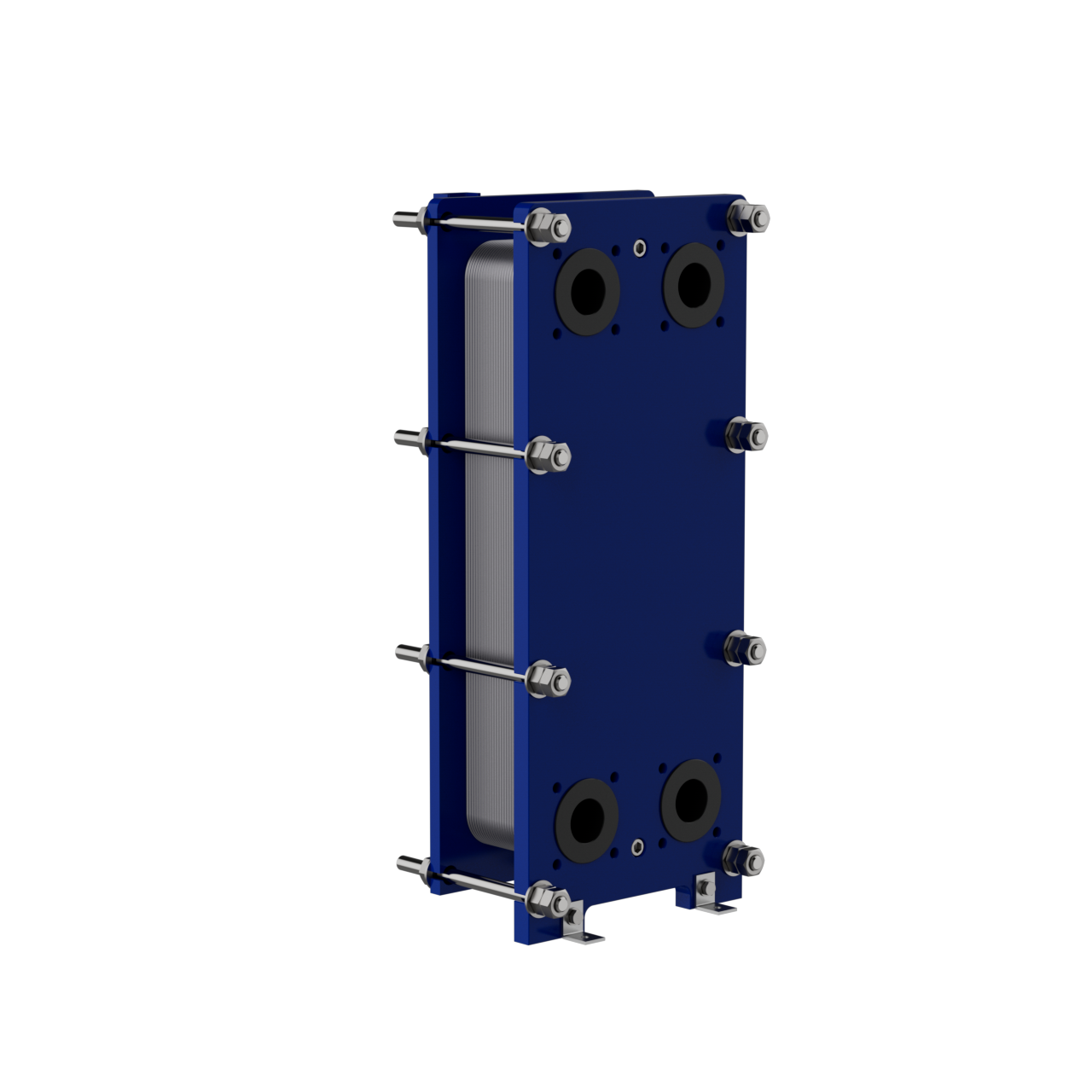

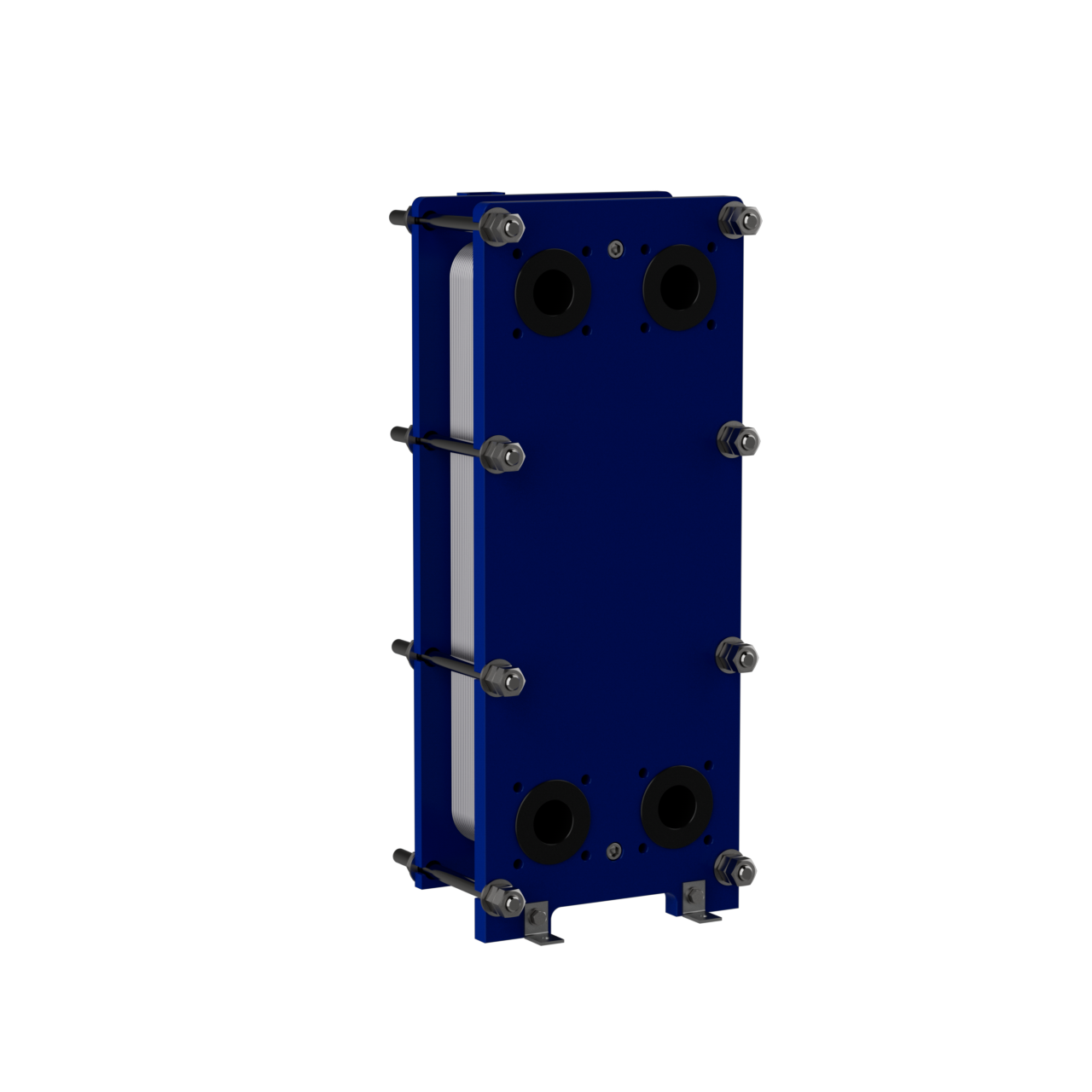

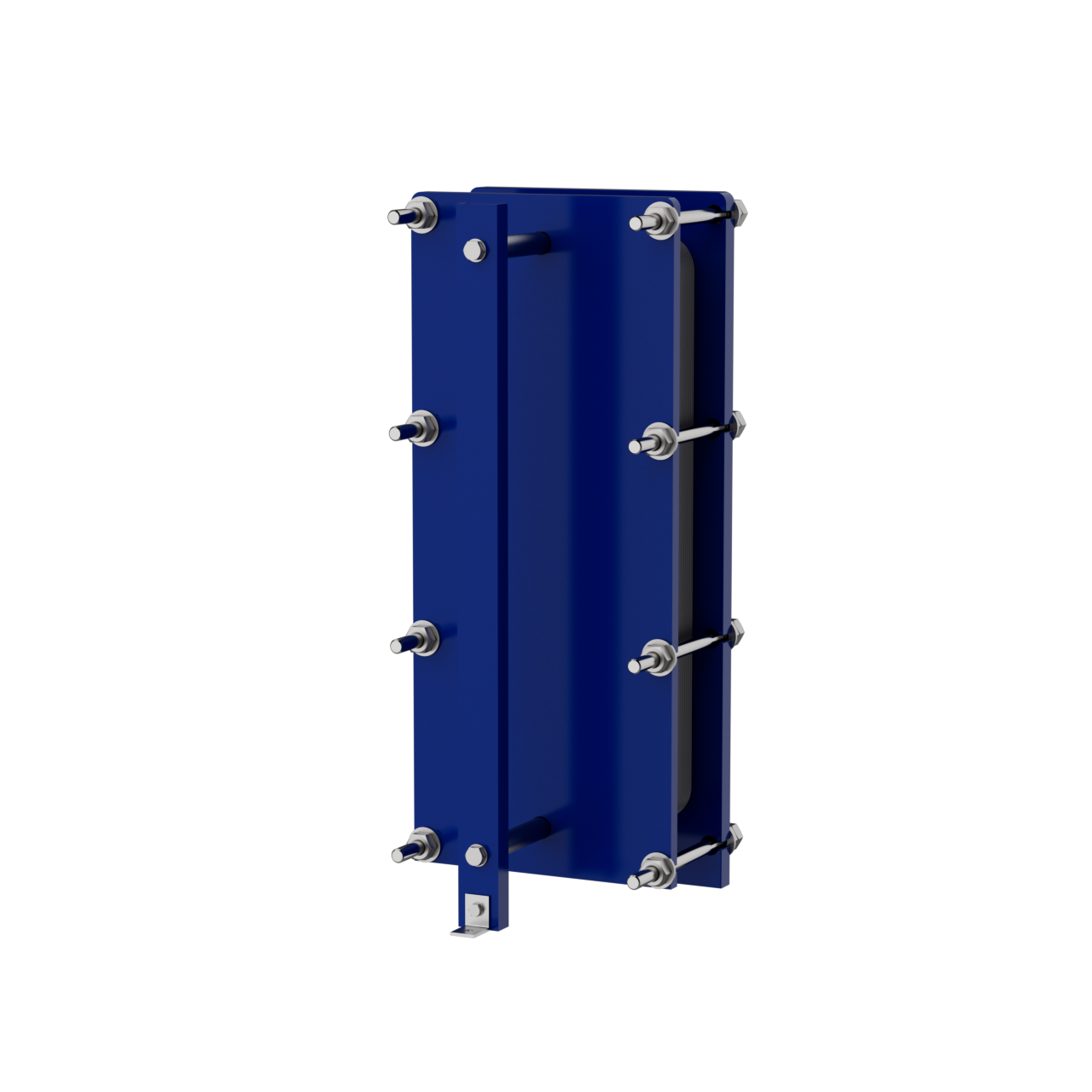

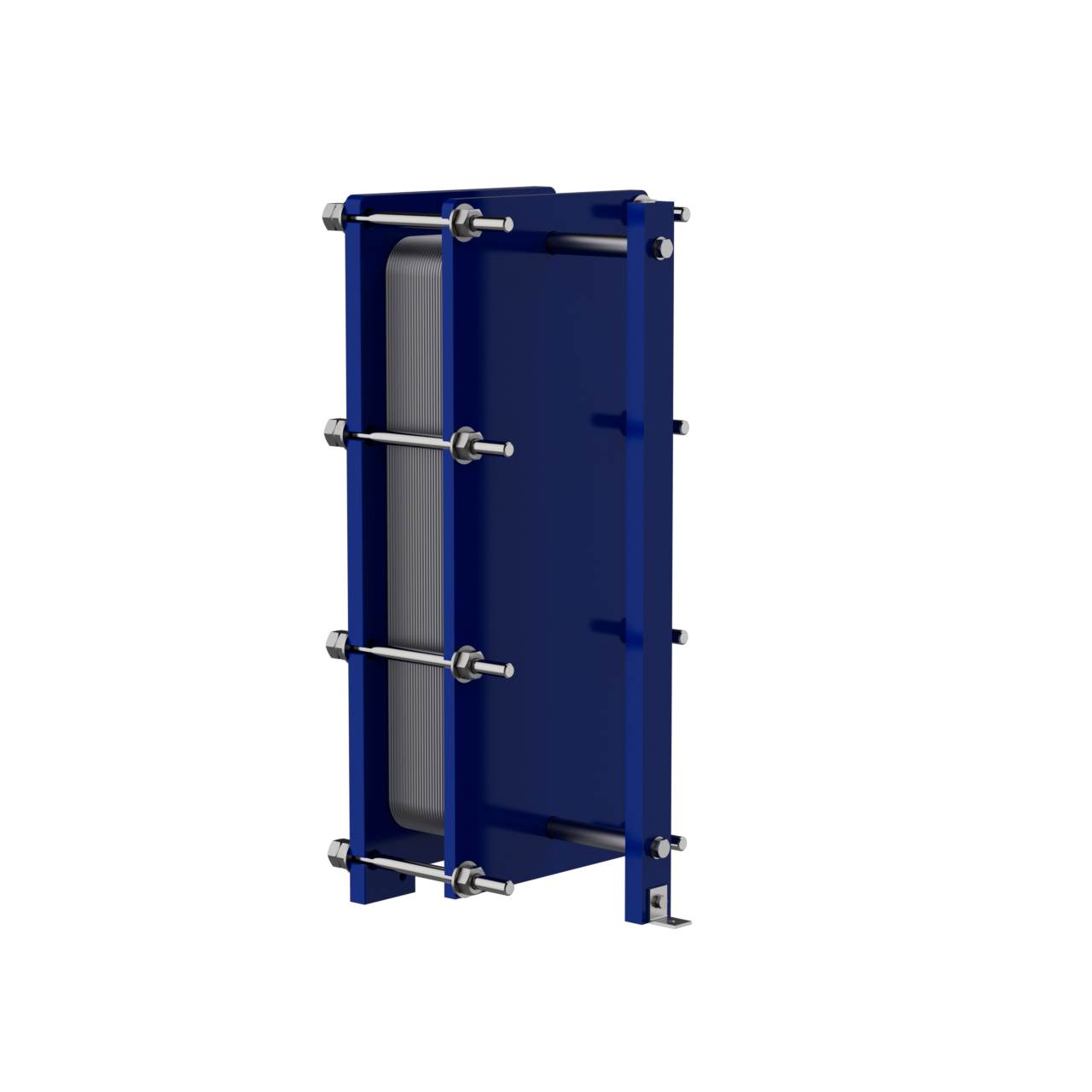

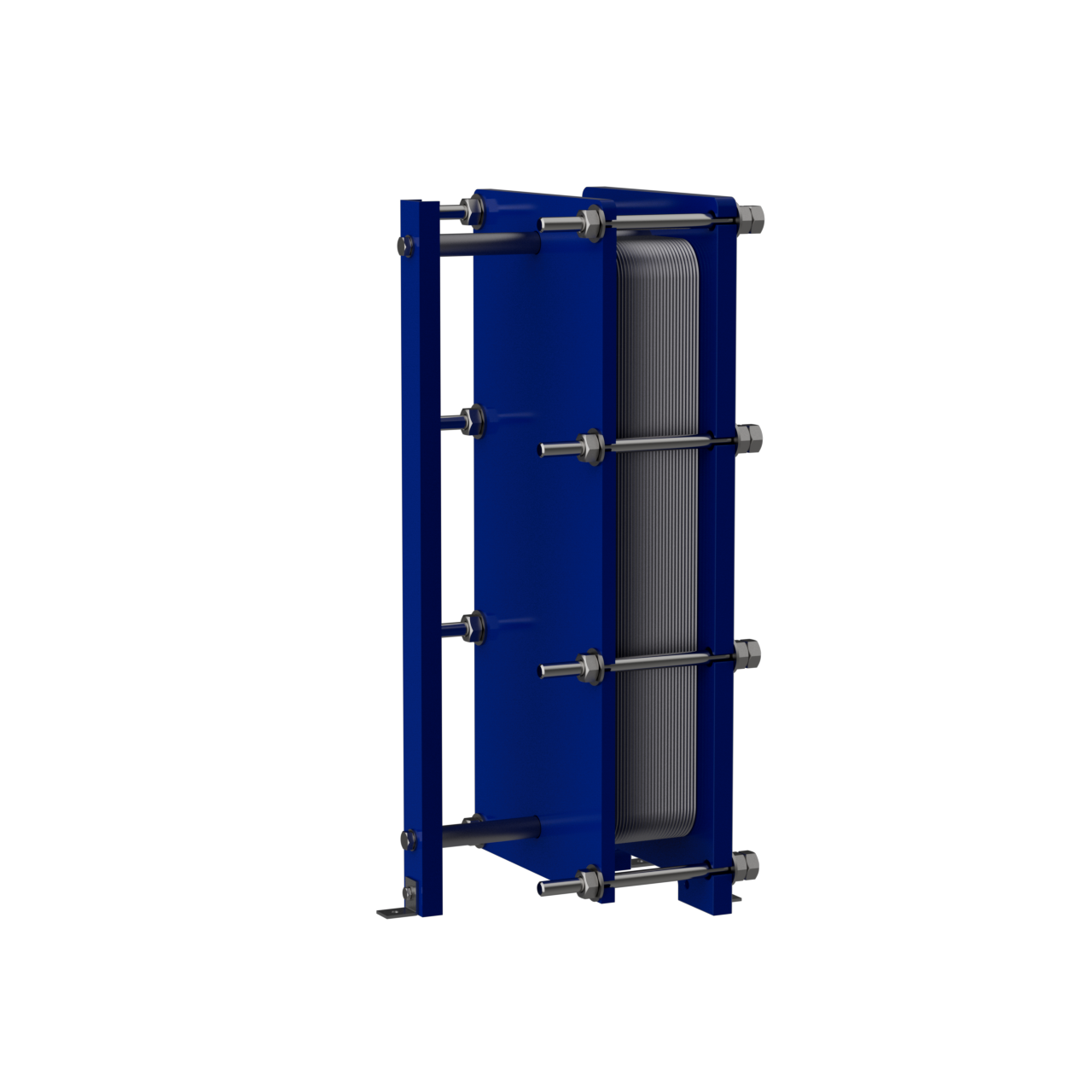

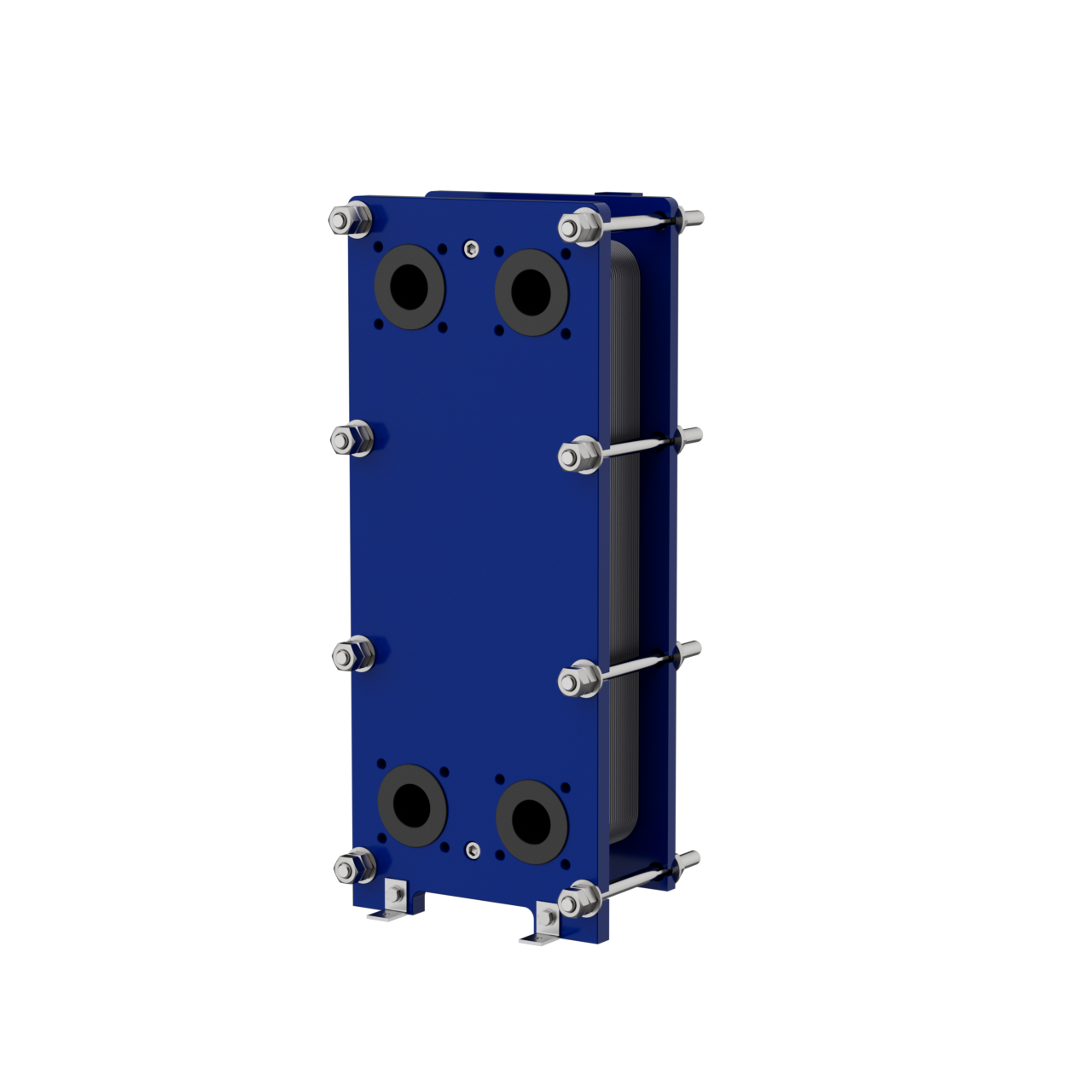

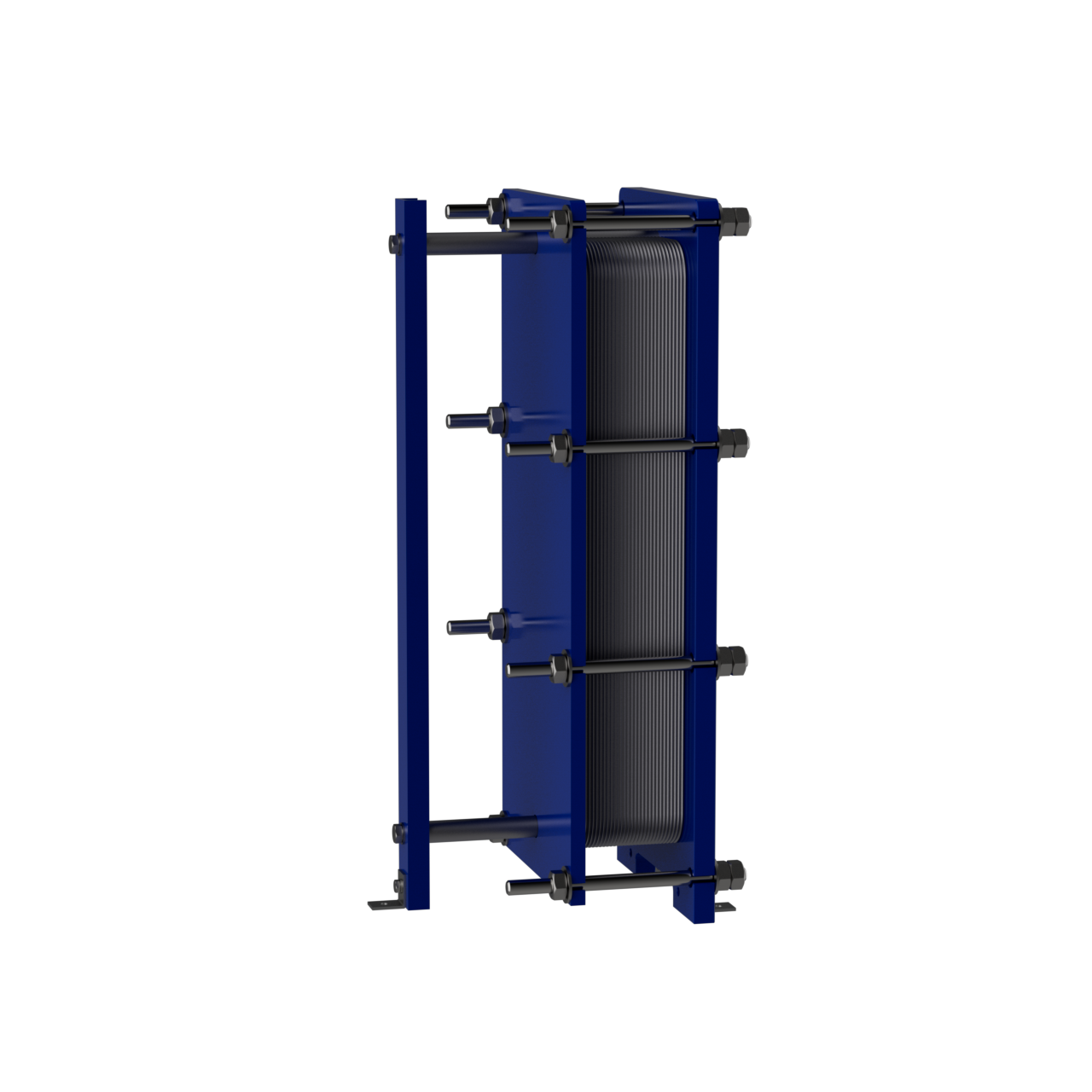

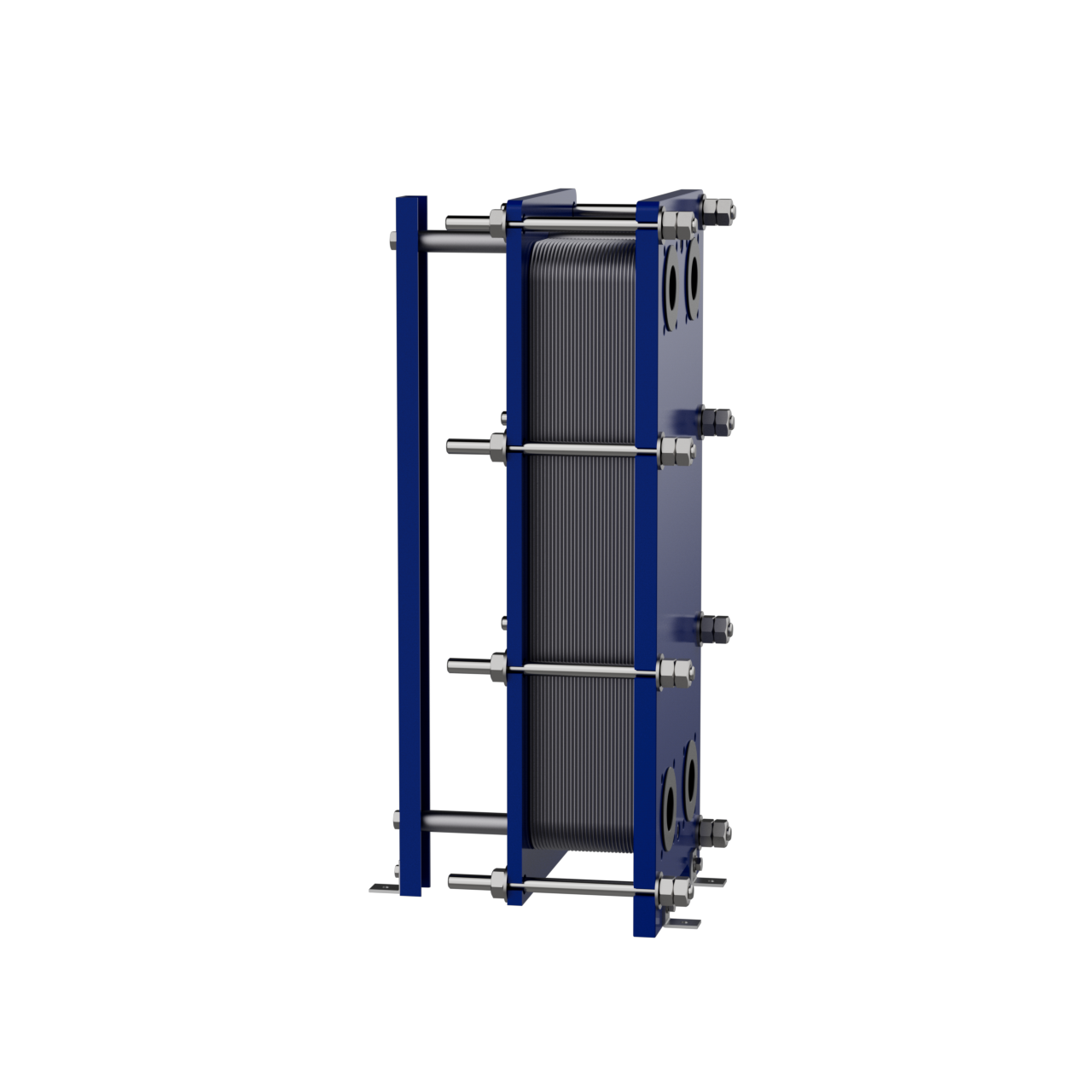

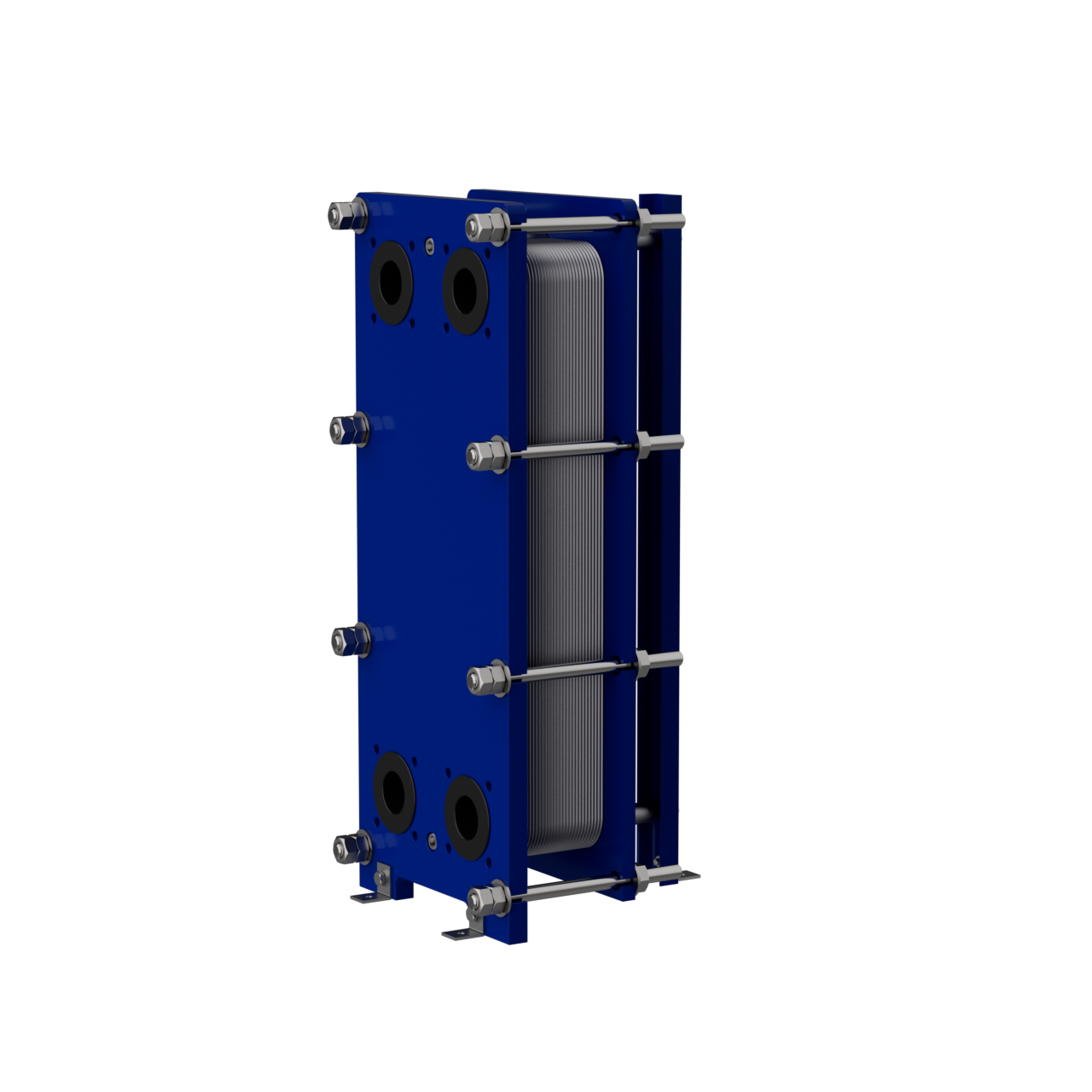

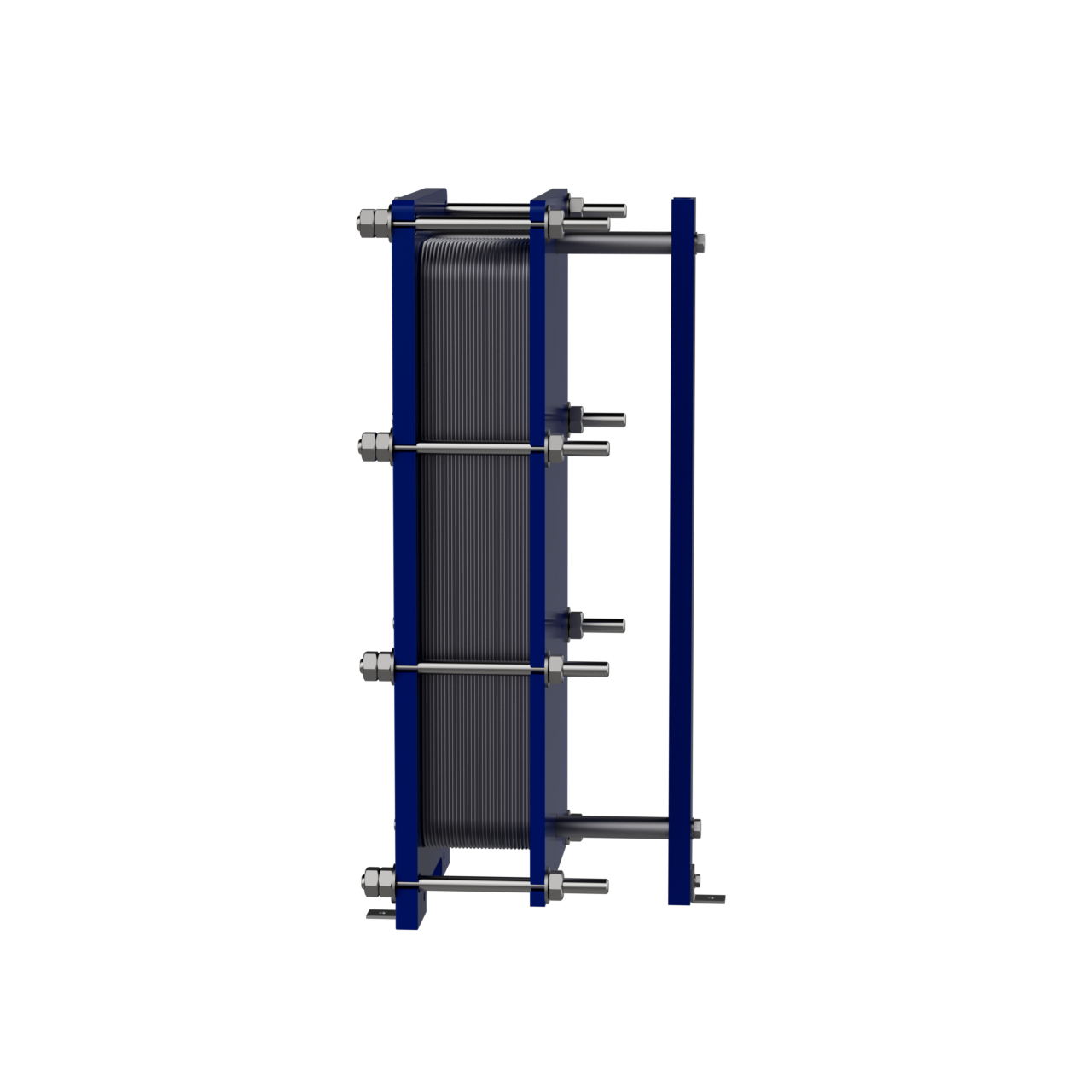

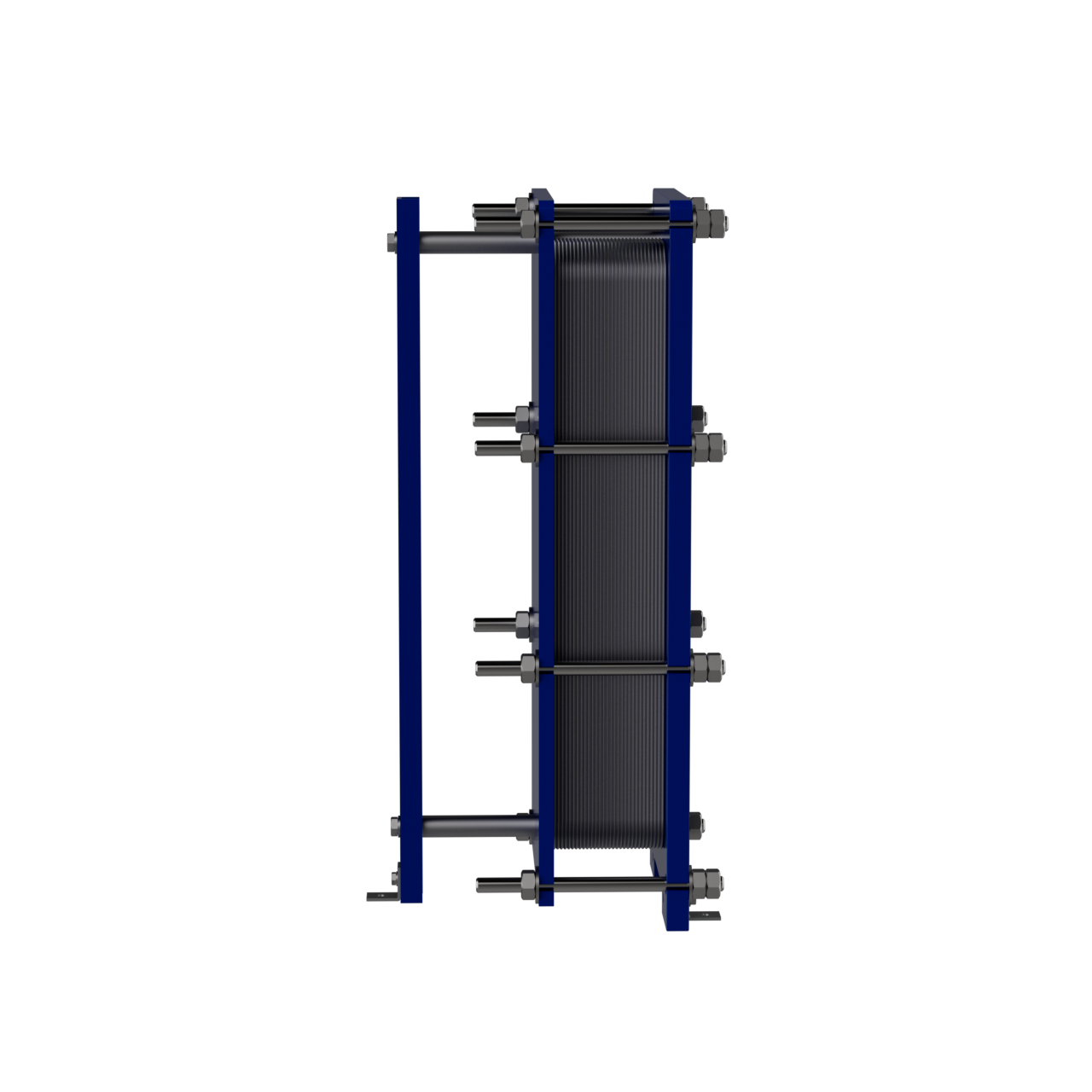

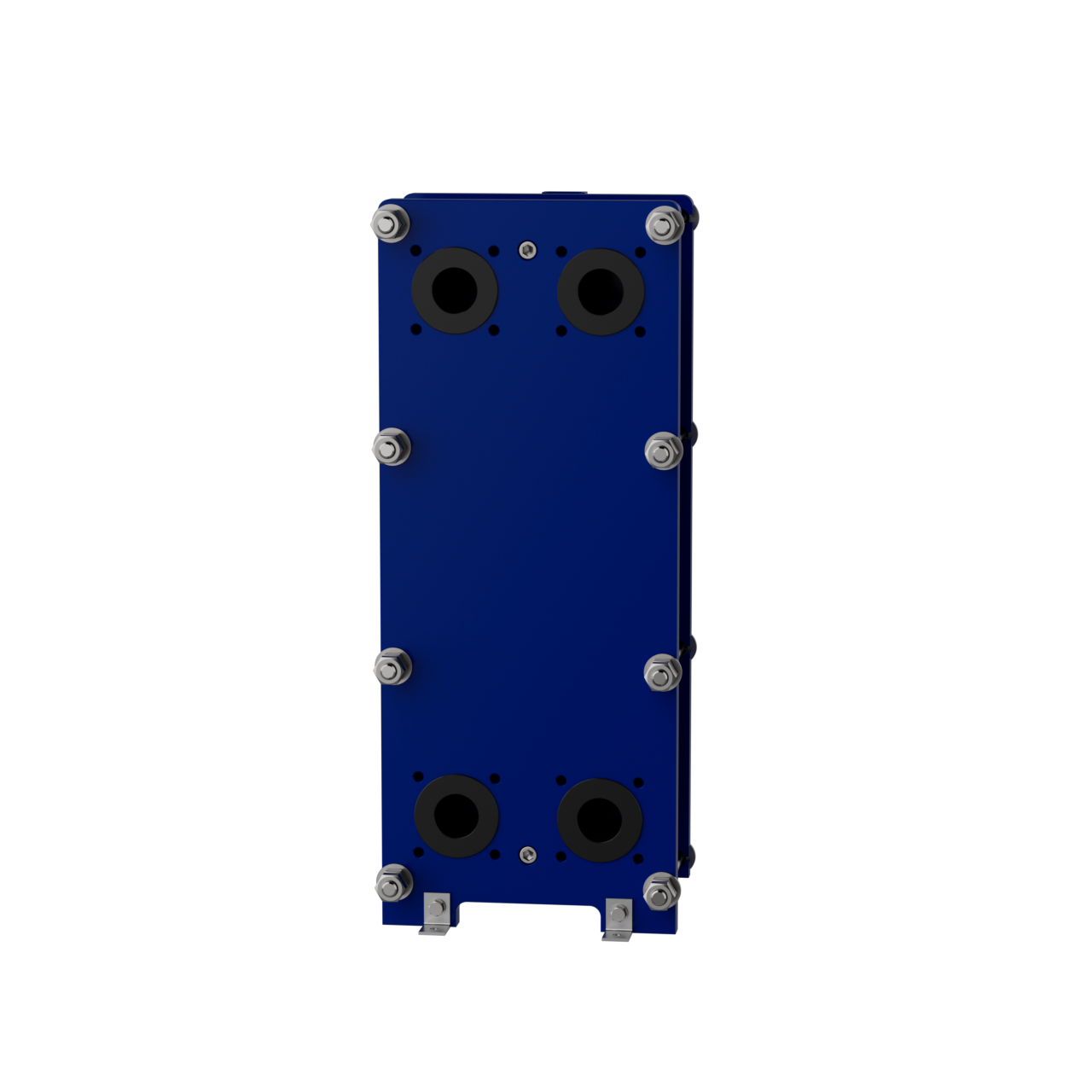

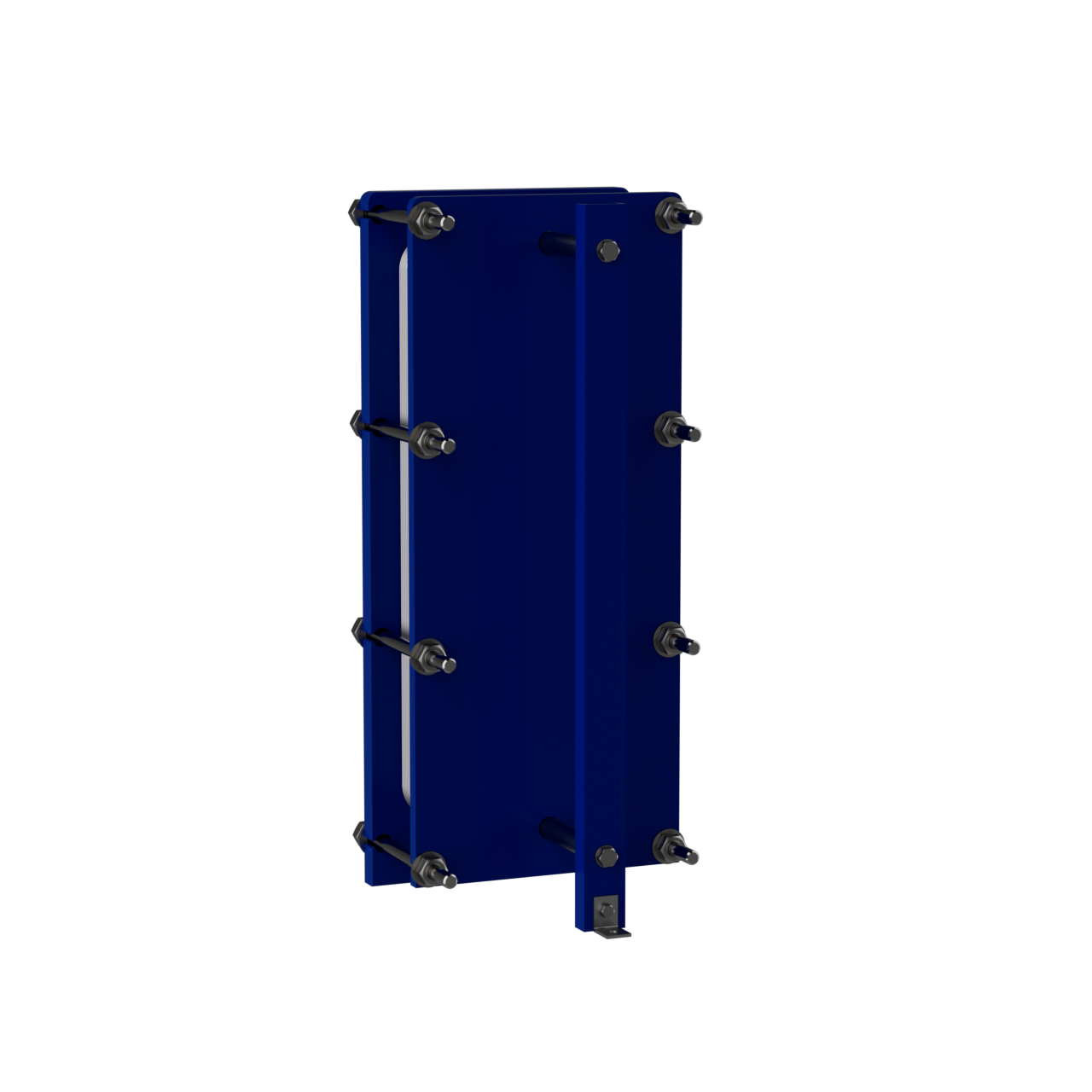

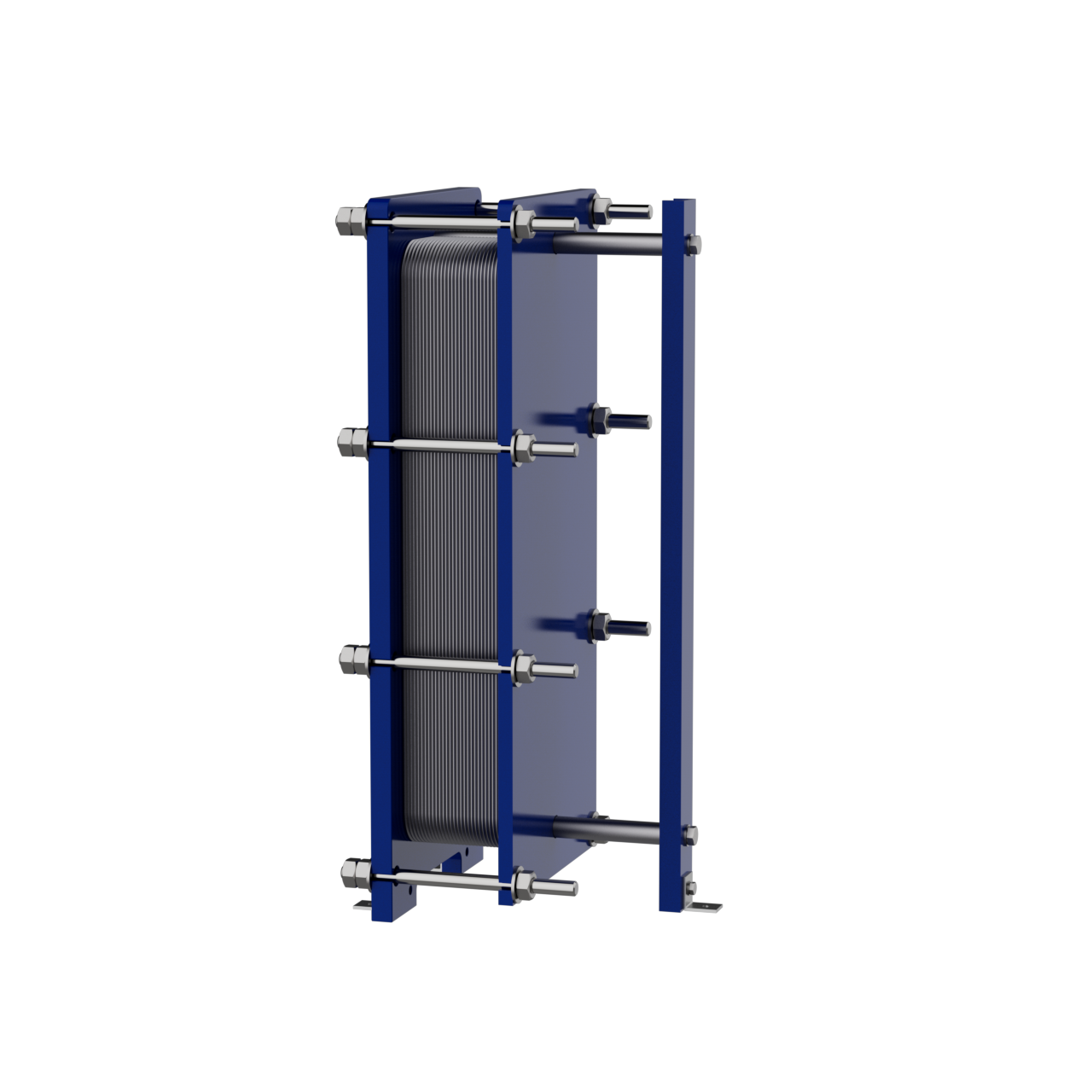

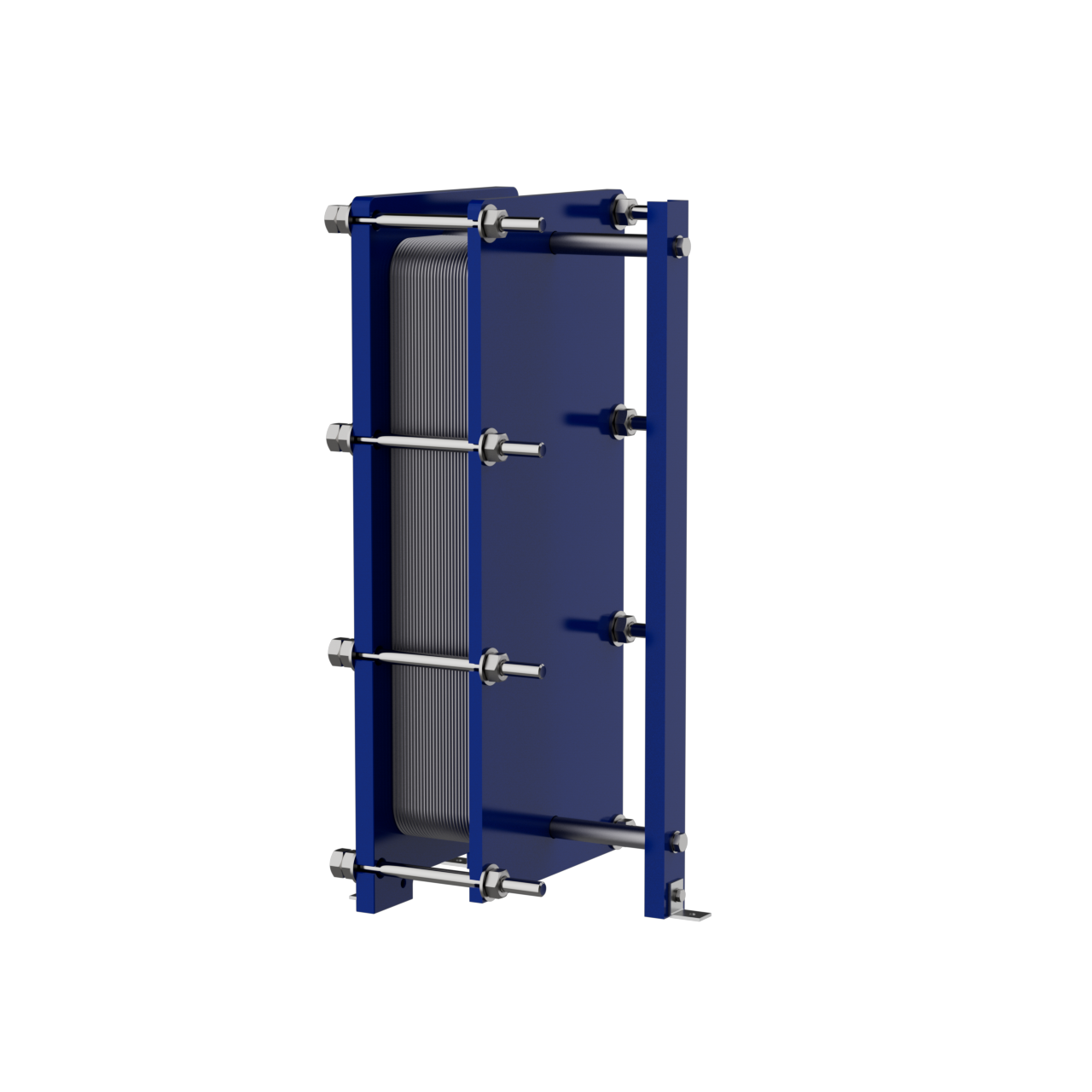

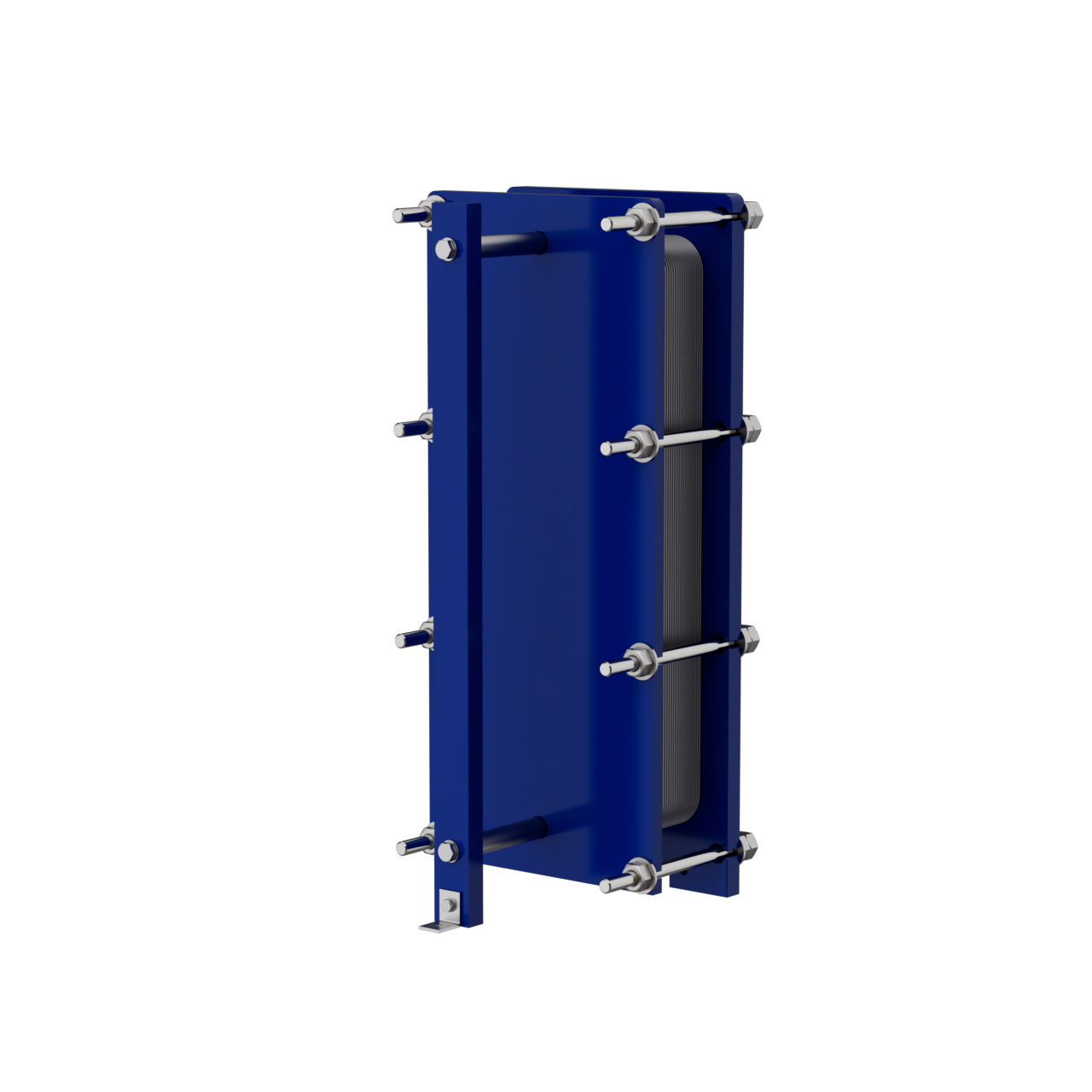

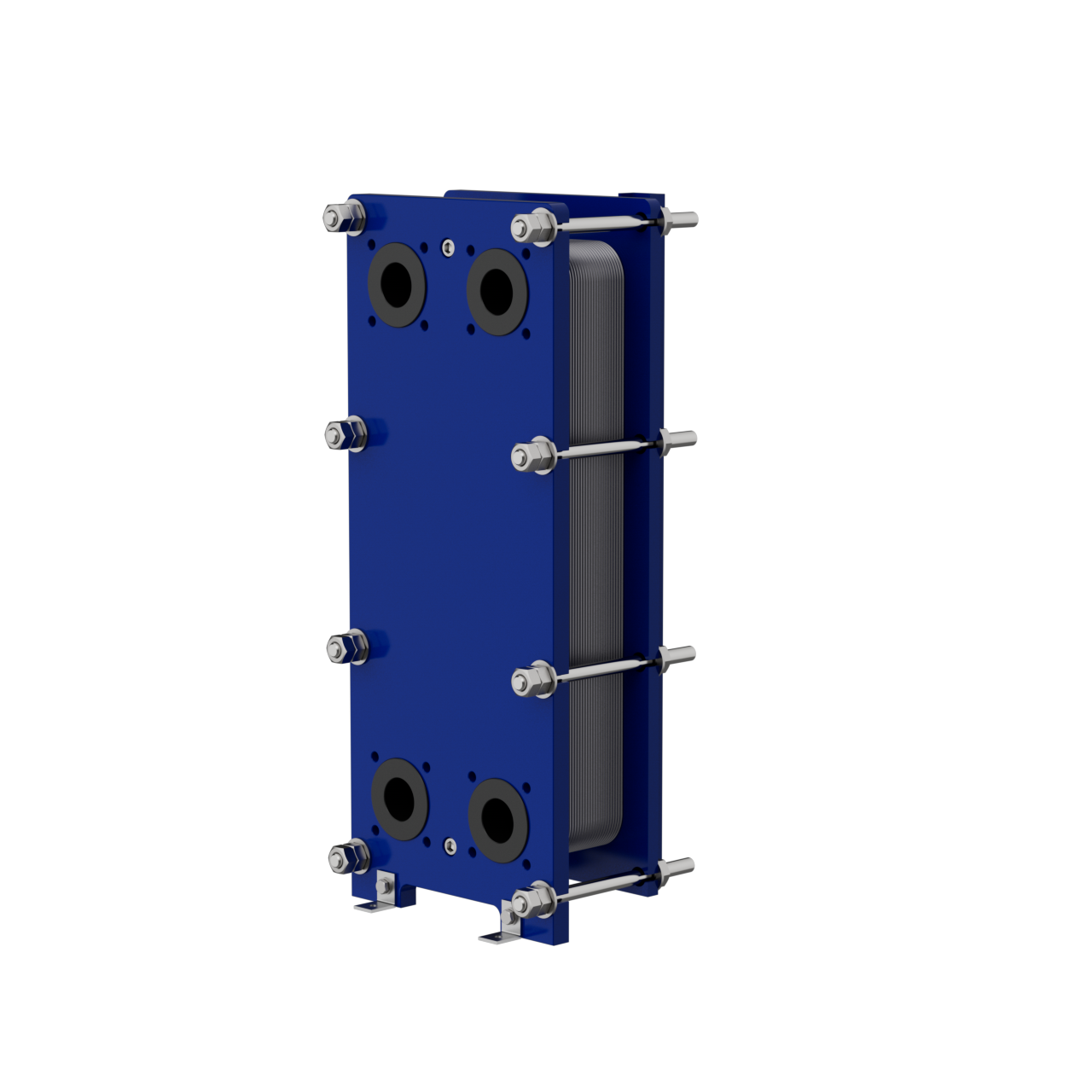

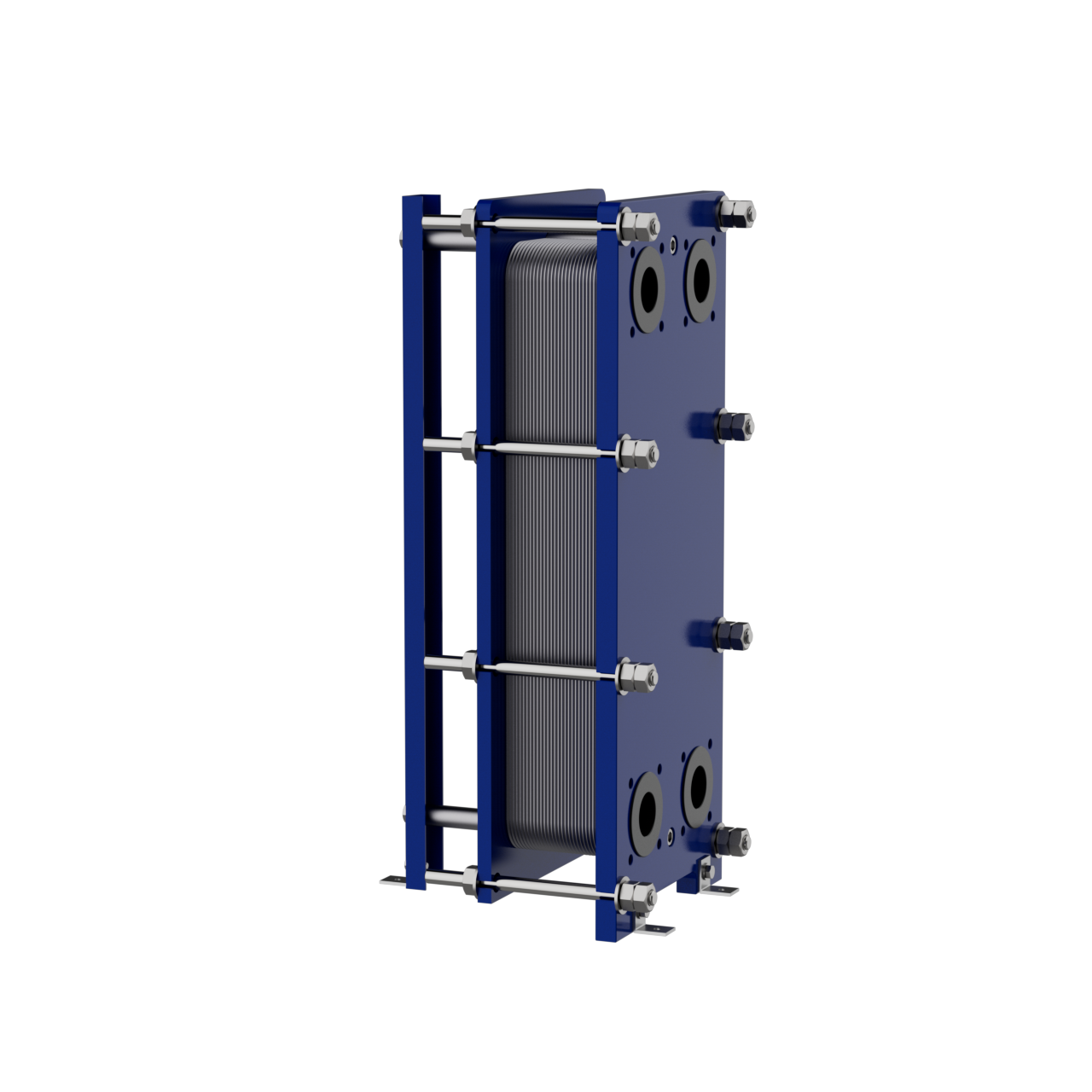

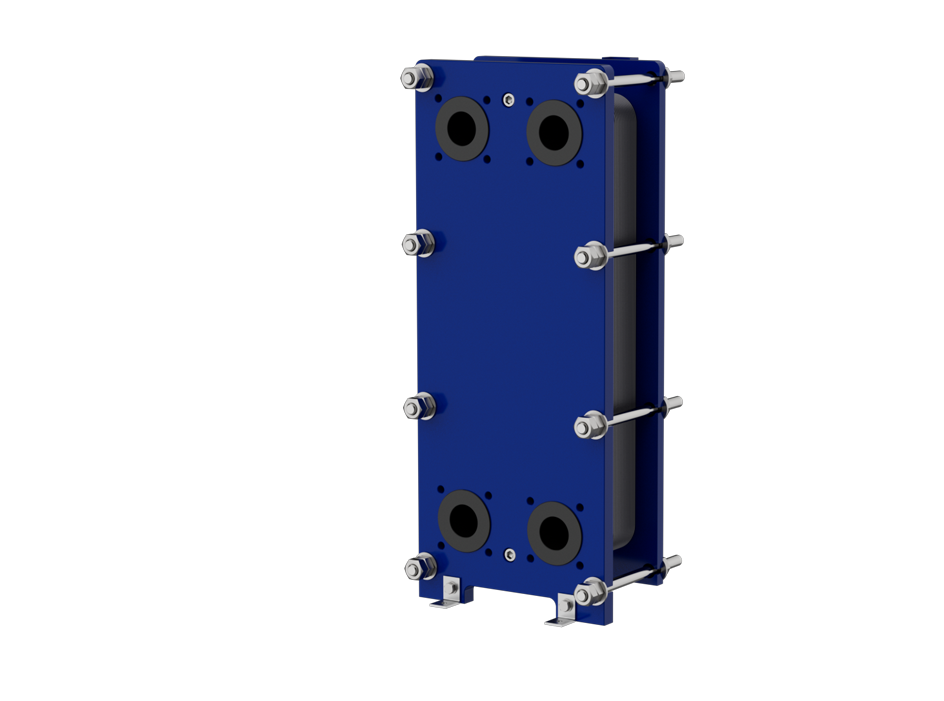

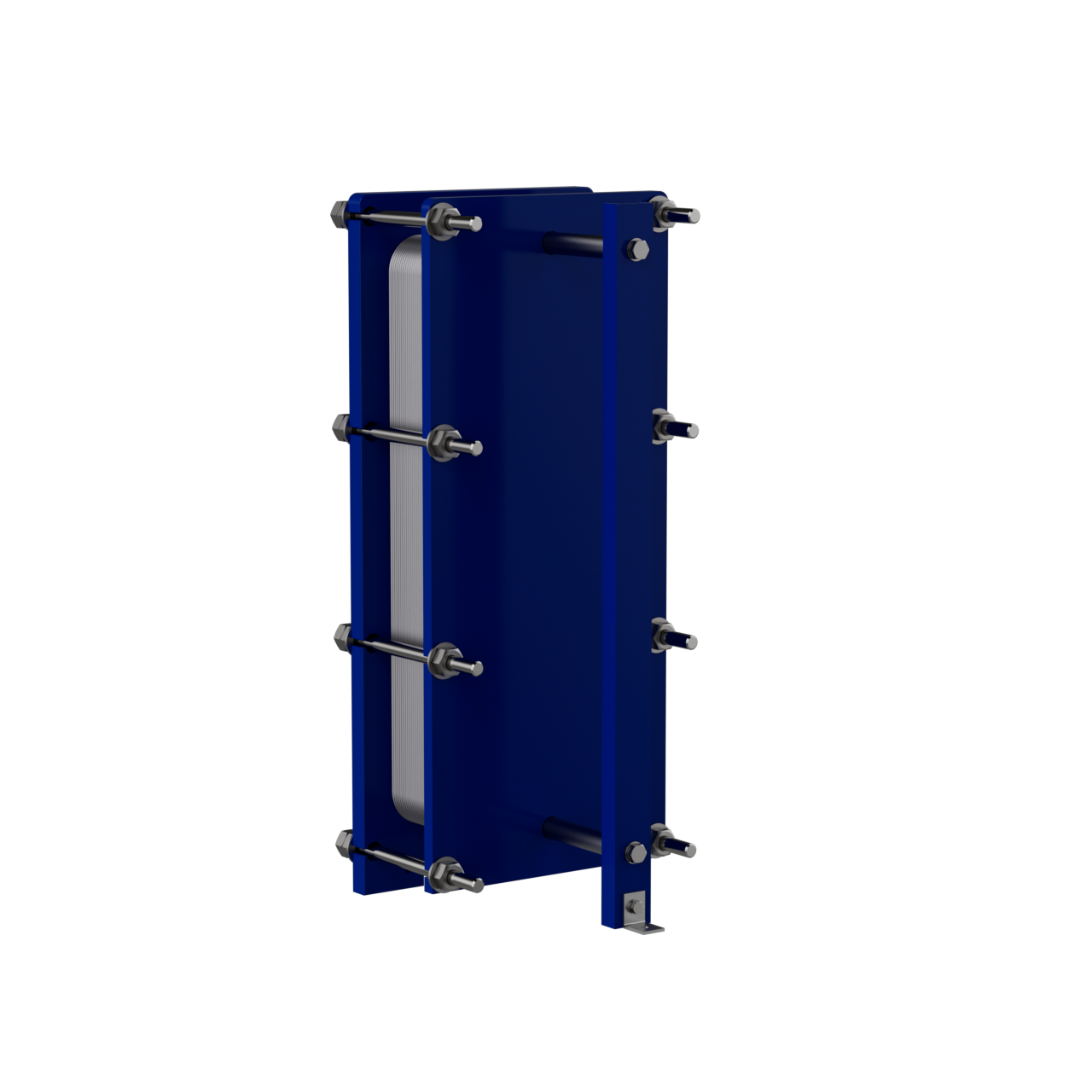

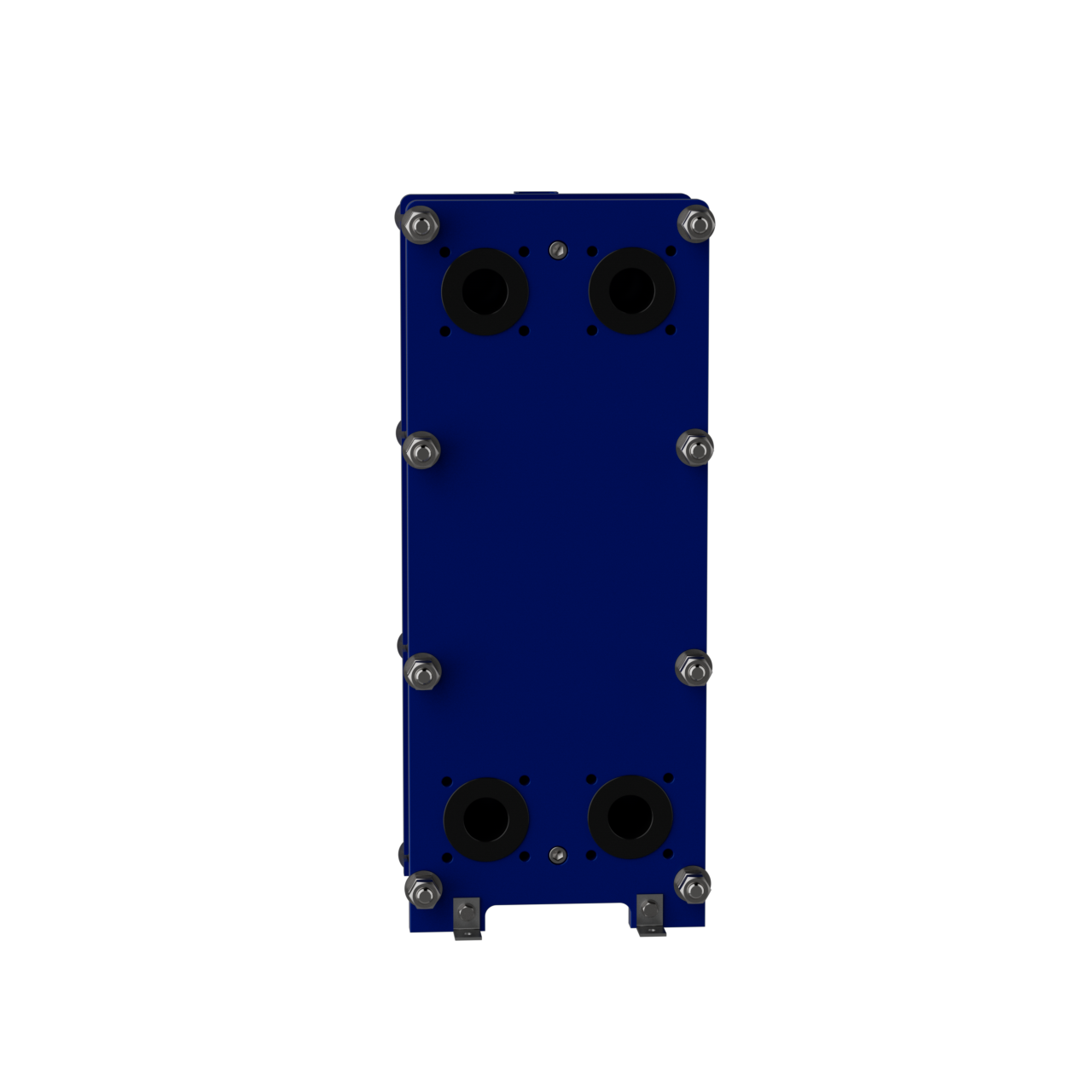

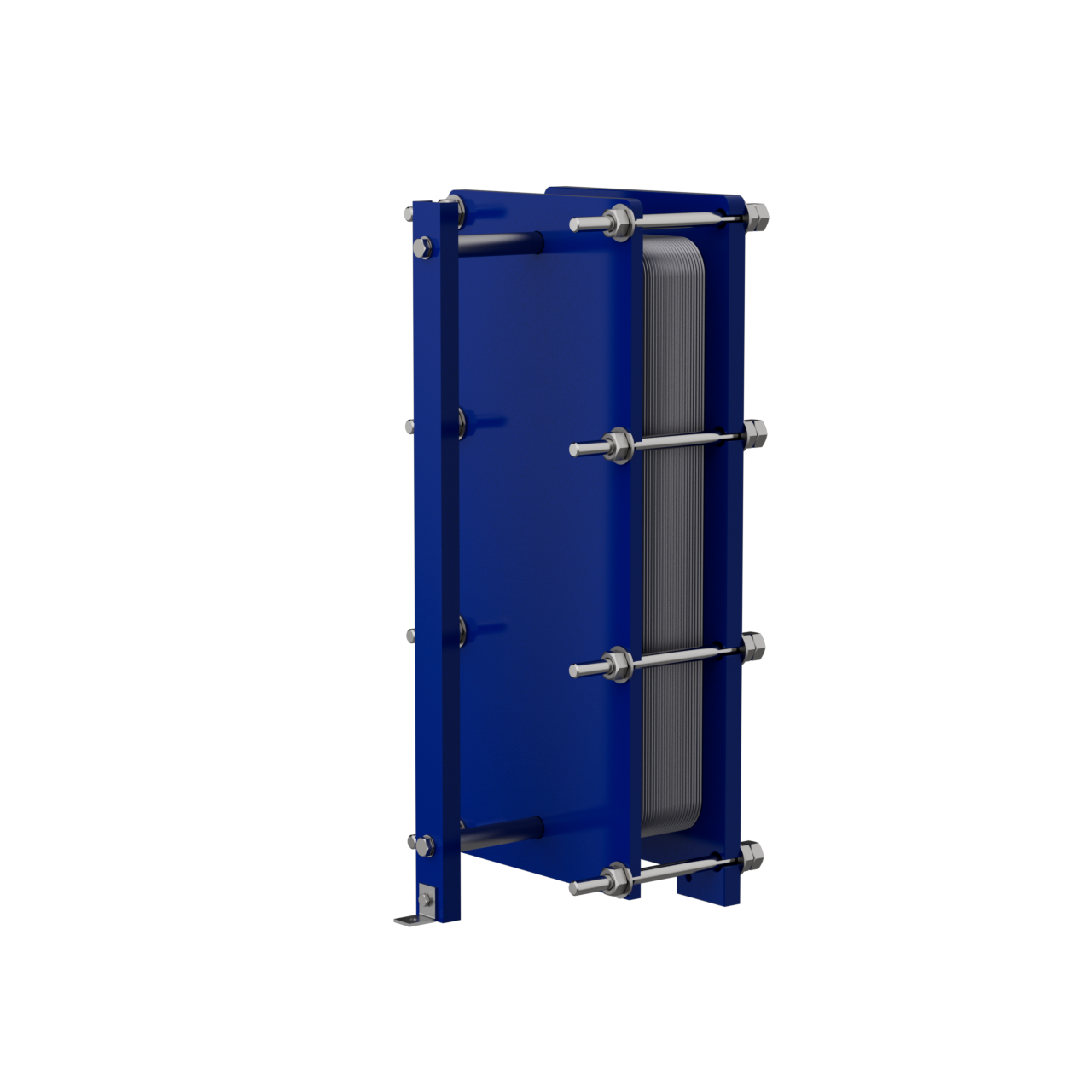

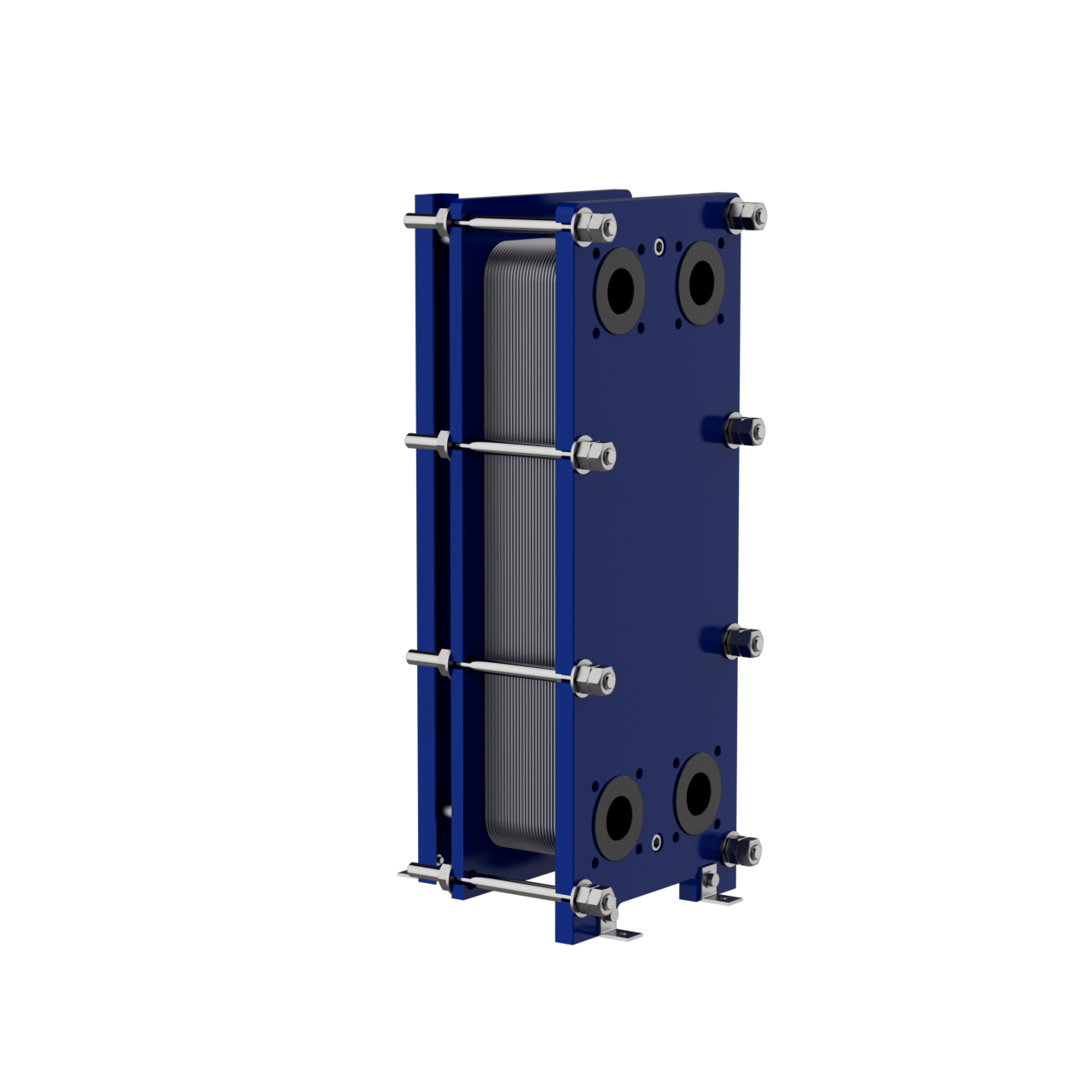

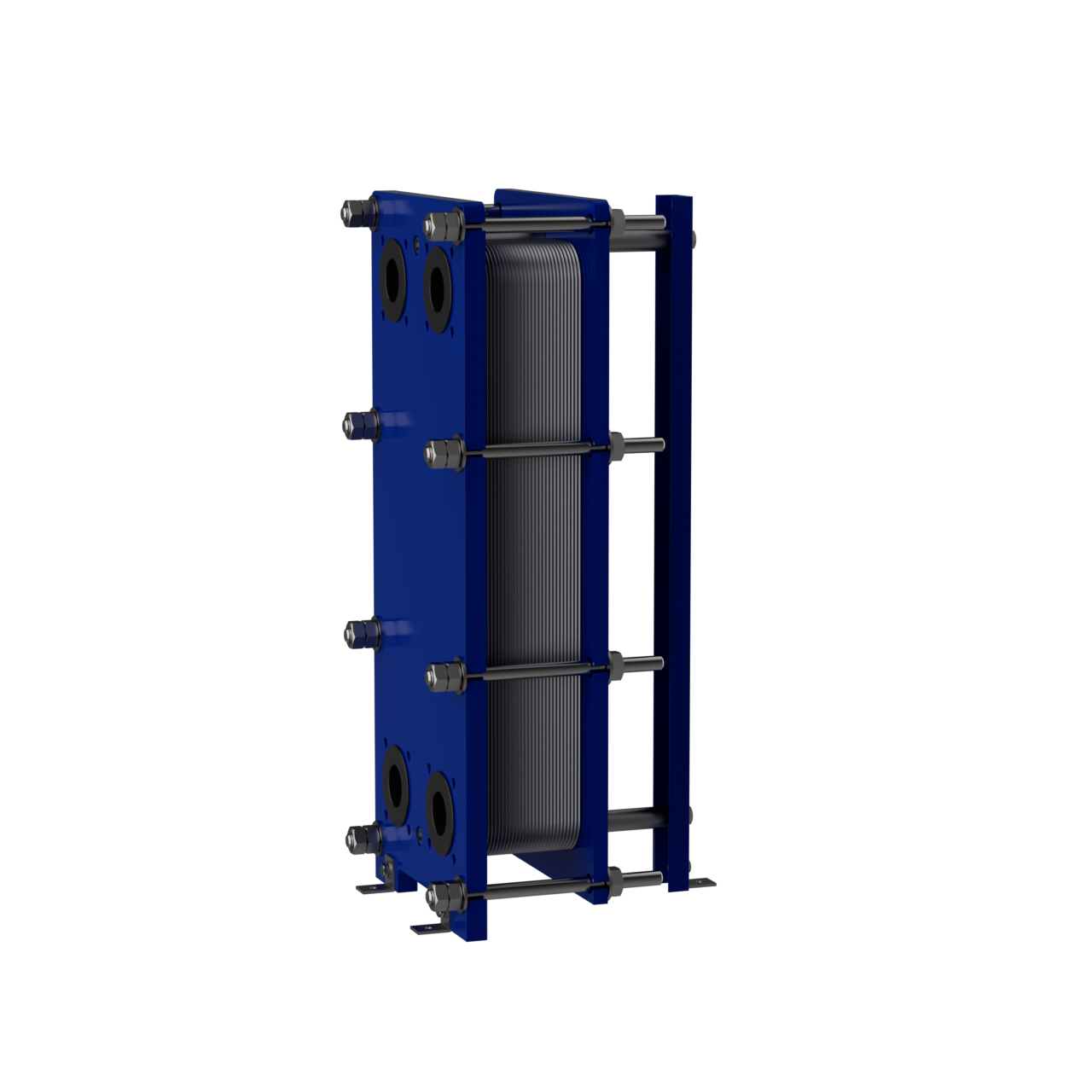

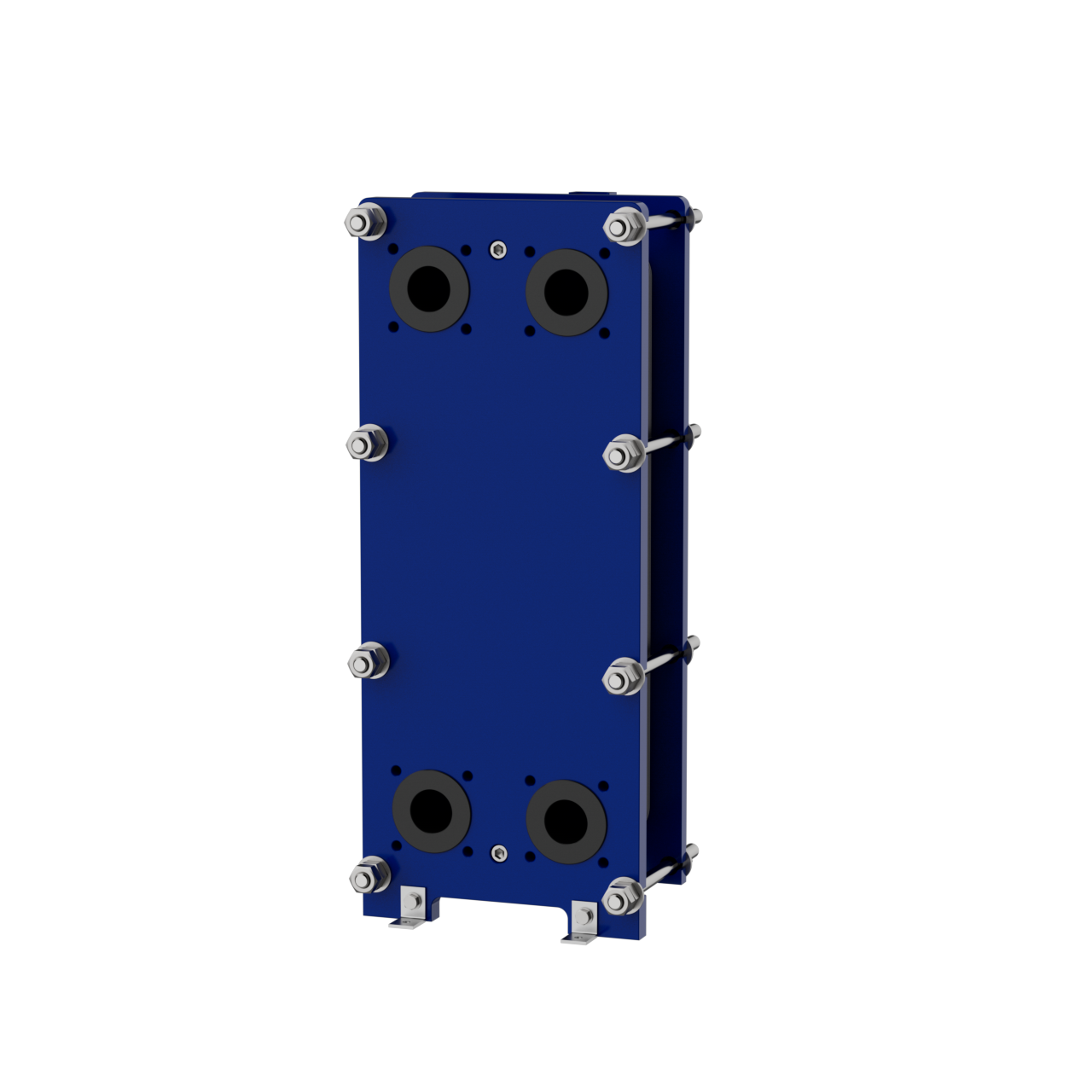

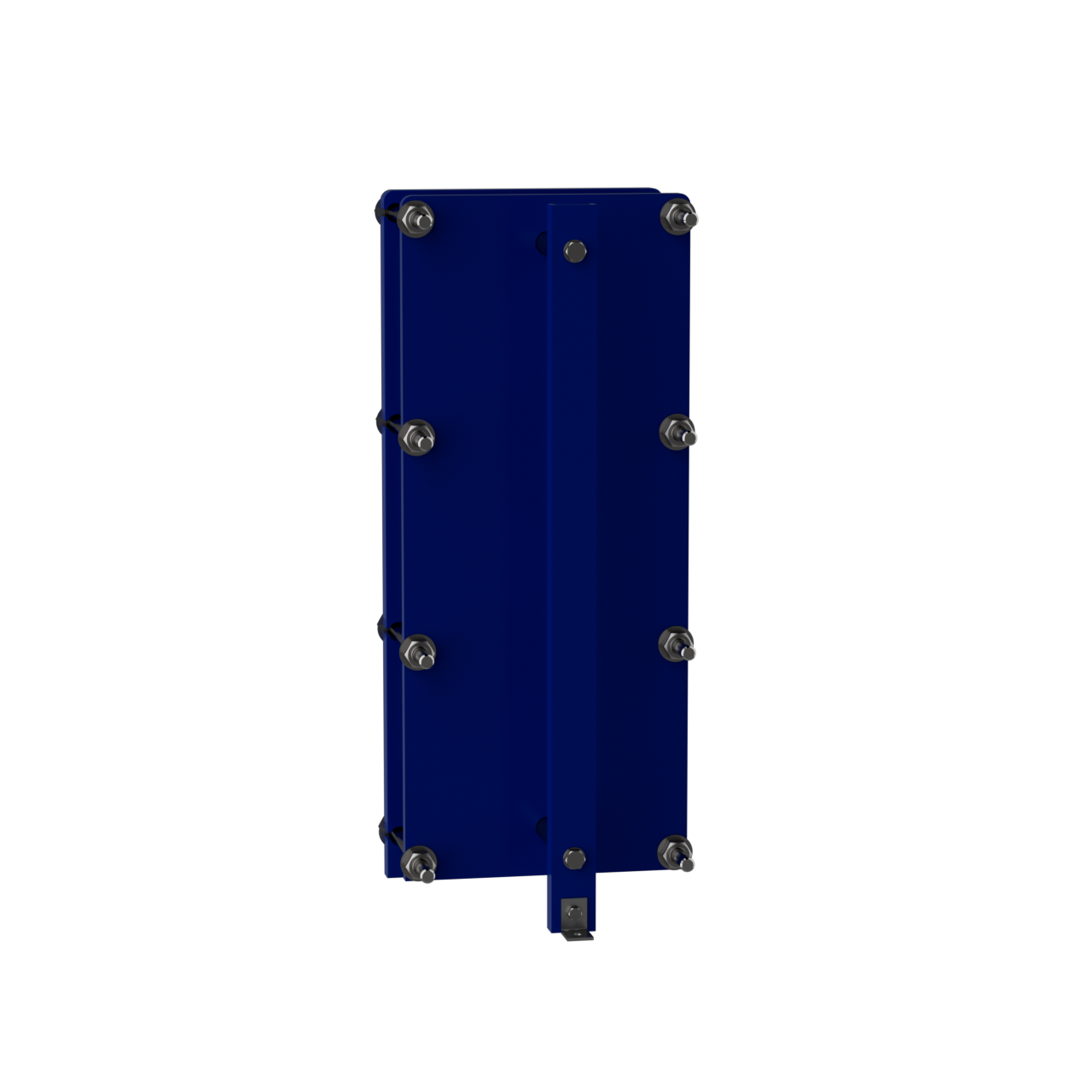

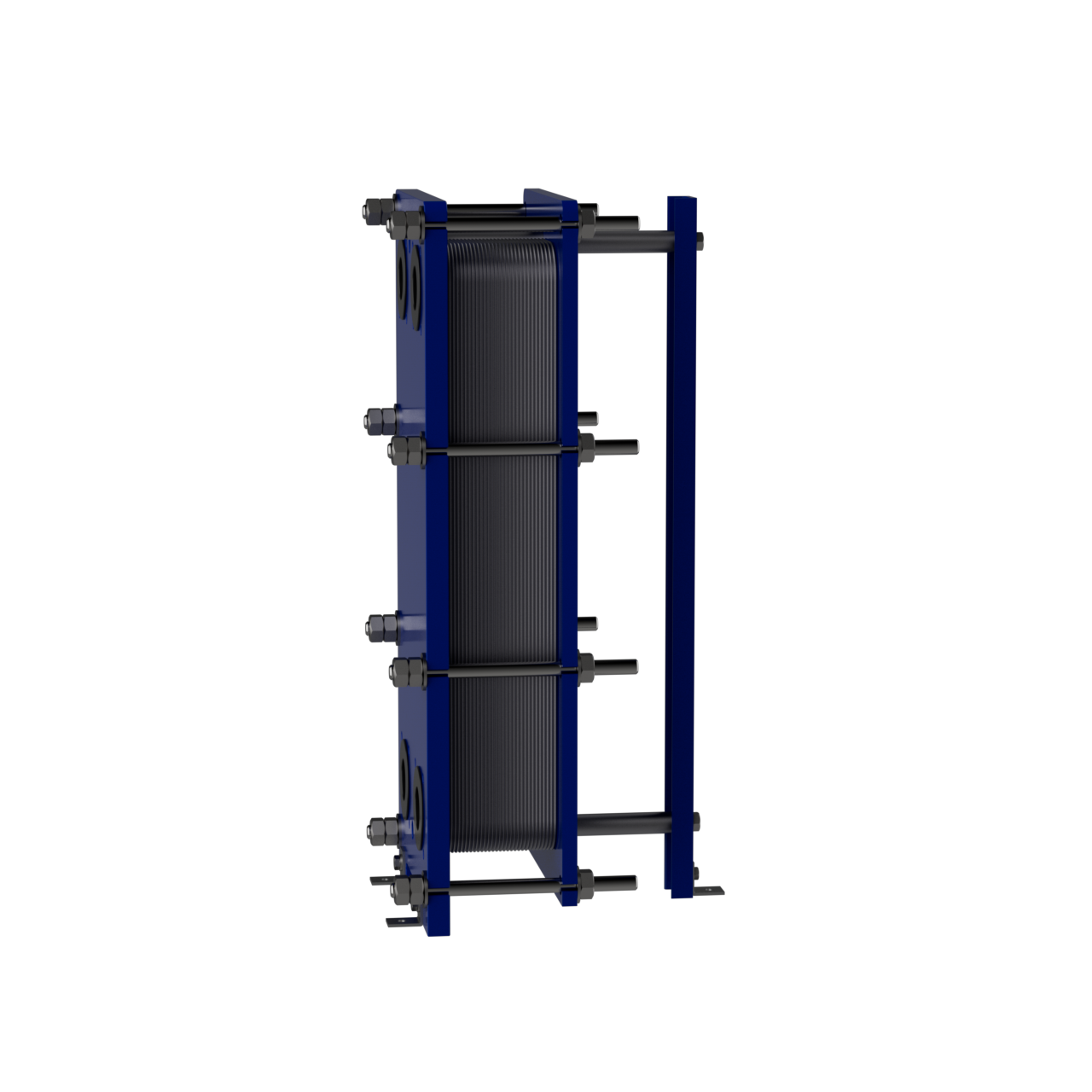

Free Flow Plattenwärmetauscher

Für Fasern, Partikel und hochviskose Produkte

Die neue Free Flow Plattenwärmetauscherserie von ZILONIS Energy Solutions ist ideal für schwierige Medien mit Feststoffen, Partikeln, Fasern und hochviskosen Produkten geeignet. Die Free Flow Plattenwellung ist für spezielle Aufgaben konzipiert, bei denen der herkömmliche Plattenwärmetauscher in der Regel ein höheres Verschmutzungs- oder Verstopfungsrisiko aufweist.

Bei der Free Flow Plattenserie liegt der Schwerpunkt auf Zuverlässigkeit und hoher Leistung. Ist der Plattenwärmetauscher für die Betriebsmedien ungeeignet, erhöhen sich die Wartungsintervalle und die Gefahr von Verschmutzungen.

Optimierte Strömungsverteilung

Eine optimierte Strömungsverteilung reduziert Verschmutzungen und ungleichmäßige Temperaturzonen und hält die Leistung im Zeitverlauf hoch, ohne unnötige Energieverluste, Wartungskosten oder ungeplante Stillstände.

Merkmale

Jedes Detail wurde sorgfältig entwickelt, um optimale Leistung, reduzierte Wartungskosten und reduzierte Ausfallzeiten zu gewährleisten:

• Kompakte Bauweise • Verschluss-Dichtungssystem • Schonende Handhabung der Produkte • Auslegungsdruck bis 10 bar • Betriebstemperatur bis 180°C • Geeignet für Produkte mit festen Partikeln • Festschraubenkopf • Hebevorrichtung • Futter • Verschluss-Wäscher

Vorteile

• Konzipiert für die CIP-Reinigung • Einfache Montage und kosteneffektiv • Entwickelt zur Bekämpfung von Fouling • Verstopfungsresistent • Der Einlassbereich ist für Verteilung und Durchfluss über die Platte ausgelegt • Keine toten Flecken auf der Platte • Die breiten Kanäle ermöglichen eine effiziente Durchfluss- und Wärmeübertragung

Anwendungen

Milch-/Lebensmittel-/Getränkeindustrie • Zuckerindustrie • Biogasindustrie • Abwasserindustrie • Zellstoff- und Papierindustrie • Bergbau

Platten

Die breiten Kanäle bieten ausreichend Platz für schwierige Medien, um frei fließen zu können. Durch das horizontale Wellenmuster bleiben keine Plattenkontaktpunkte in Strömungsrichtung erhalten, wodurch eine schonende Behandlung des Ausgangsprodukts gewährleistet wird. Der Abstand zwischen den Wärmeträgerplatten beträgt je nach Plattenart bis zu 12 mm Spalt.

Der Free Flow Plattenwärmetauscher SFF151 und SFF301 ist speziell für die Mischung von Viskosität und Durchfluss ausgelegt. Das Design besteht aus zwei unterschiedlichen Plattenmustern: 'HIGH' und 'LOW', die wahlweise für 12/6 mm oder 9/9 mm Plattenabstand montiert werden können.

Technische Spezifikationen

Dichtungen: Klick auf Dichtung – ein kleberfreies System zum Abdichten • Materialien: NBR, EPDM und Viton (weitere auf Anfrage)

Rahmen: Lackierter Rahmen RAL 5010 (in anderen Farben erhältlich)

Bauvorschriften: EN13445 • ASME Abschnitt VIII, Div. 1

Auslegungsdruck: Lackierte Rahmen 1,0 MPa (145 PSI), max. Differenzdruck 156 bar • Edelstahlrahmen 1,0 MPa (145 PSI)

Plattenmaterial: AISI 304/316 und Titan (andere Materialien auf Anfrage)

Zubehör: Abtropfschale • Isolierjacken • Sicherheitsabdeckung • Schraubenschlüssel • Fundamentfüße
