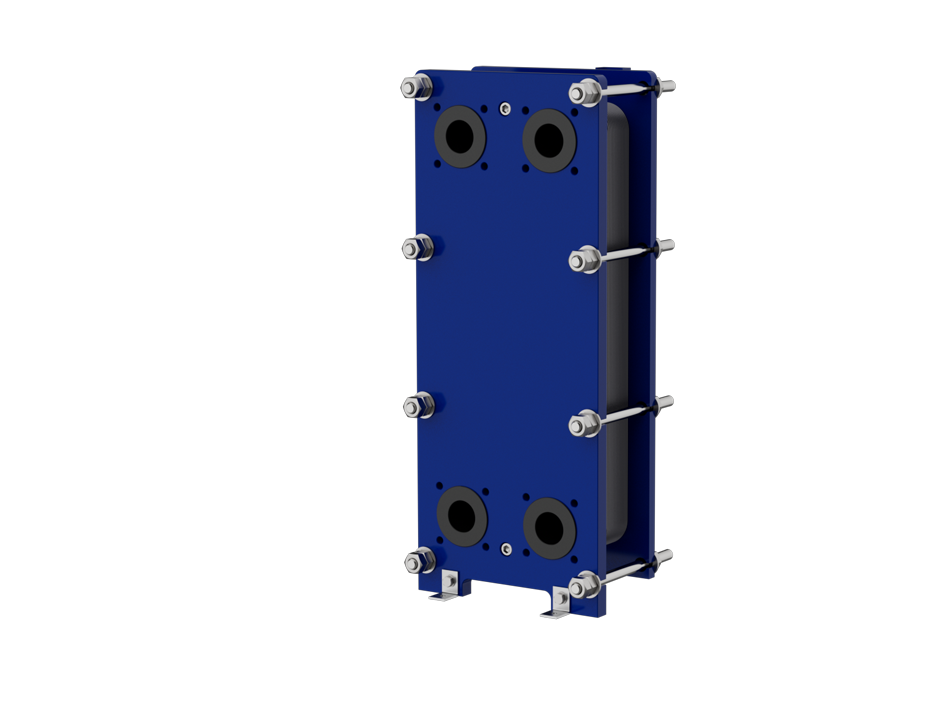

Gedichtete Plattenwärmetauscher

Unsere Stärken

• Technologie und Qualität

• Sehr wettbewerbsfähige Preise

• Kurze Vorlaufzeiten

• Fortgeschrittene Lieferkettenfähigkeit

• Rückverfolgbare Produktionsprozesse sichern Qualität

• Vollständige Überwachung der Rohstoffe

Merkmale

Jedes Detail wurde sorgfältig entwickelt, um optimale Leistung, reduzierte Wartungskosten und geringere Ausfallzeiten zu gewährleisten:

• Kompakte Bauweise • Hohe Flexibilität • Lock-Dichtungssystem • Schonende Produktbehandlung • Auslegungsdruck bis zu 25 bar • Betriebstemperatur bis zu 180°C • Leckagekammer • Fester Schraubenkopf • Auskleidung und Hebeöse • Unterlegscheibe

Vorteile

• Geringere Betriebskosten • Kostengünstig • Leichte Montage • Erhöhte Energie-Effizienz • Leichte Reinigung • Keine toten Punkte mehr • Keine Korrosion und Verschmutzung

Erweiterbar – spart Zeit und Geld. Hoher Wirkungsgrad – durch Pressmuster in den Platten und die relativ schmalen Lücken werden sehr hohe Turbulenz bei relativ geringer Fluidgeschwindigkeit erzielt.

Mehrere Aufgaben in einer Einheit – kann in Sektionen gebaut, mit Trennplatten oder komplizierteren Trennrahmen getrennt werden. Weniger Fouling – glatte Plattenoberfläche reduziert Fouling. Leicht zu reinigen – entfernen Sie die Ankerbolzen und schieben Sie das bewegliche Rahmenteil zurück, dann kann die Plattenpackung inspiziert und gereinigt werden.

Technische Daten

• Anschlüsse von DN25 bis DN400

• Rahmen entworfen nach den Konstruktionsnormen PED 2014/68/EU (EN13445) und ASME sec VIII, Div. 1

• Blechwerkstoffe: AISI 304/316, Titan, SMO (andere Materialien auf Anfrage)

• Dichtungsmaterialien: EPDM, NBR und Viton

• Plattenhöhen bis 3,5 m

• Fördermengen bis 7200 m³/t (31.700 gpm)

• Betriebsdruck bis 25 bar (363 psi)

Anwendungen

HVAC und Wärmerückgewinnung • Industrie und Chemie • Lebensmittel- und Getränkeindustrie • Zuckerindustrie • Schifffahrt • Bergbau • Elektronik

Zubehör & Rahmen

Zubehör: Tropfschale • Isoliermäntel • Sicherheitsabdeckung • Montageschlüssel • Standfüße

Rahmen: Lackierter Rahmen RAL 5010 (in anderen Farben erhältlich) • Rahmen aus rostfreiem Stahl

Auslegungsdruck: Lackierte Rahmen 1,0/1,6/2,5 MPa (145/232/362 PSI) • Rostfreier Stahl 1,0/1,6 MPa (145/232 PSI)

Konstruktionsnormen: EN13445 • ASME Abschnitt VIII, Div. 1

Plattenmaterial: AISI 304/316 und Titan (andere Materialien auf Anfrage)

Produkte

ZILONIS Energy Solutions bietet eine breite Palette an gedichteten Plattenwärmetauschern, die durch ihre energieeffiziente Konstruktion die Nachhaltigkeit steigern. Mit einem kompakten Rahmen und innovativen Plattenmustern sind sie für eine Vielzahl von Industriezweigen geeignet, darunter Heizung, Kühlung, Wärmerückgewinnung, Kondensation und Verdunstung.

Das Design der Wellbleche maximiert die Wärmeübertragung durch eine großflächige, dennoch kompakte Gestaltung. Die Platten sind in einem gewellten Fischgrätenmuster geformt, um eine ideale turbulente Strömung zu erzeugen und den verfügbaren Druckabfall optimal zu nutzen.

Durch eine optimierte Strömungsverteilung werden Verschmutzungen und ungleichmäßige Temperaturzonen reduziert, was die Leistung im Laufe der Zeit aufrechterhält, ohne dass es zu unnötigen Energieverlusten, hohen Wartungskosten oder ungeplanten Stillständen kommt.
